这篇基础教程主要讲解如何用Maya创建一个方向盘。
好，我们现在开始。
在前视图中，创建一条轮廓曲线（图1），并将它移到Z轴的-0.95。在这个例子中，轮廓曲线大约有5.7cm宽（图2），你可以使用Create>Measure Tools>Distance Tool来检查这段距离。

图1

图2

在侧视图中，复制此曲线并移动至Z轴的0.951位置（图3），然后移动曲线的CV点使之成形（图4），看起来比原来的轮廓曲线小一些。

图3

图4

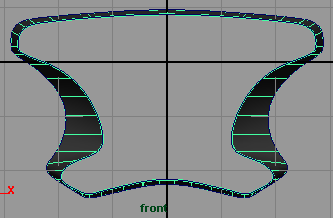

选择这两个曲线，执行放样命令 Surfaces>Loft（图5），然后创建一个 NURBS柱体，半径为2，Height Ratio为3，Sections为20，Spans为12（图6）。

图5

图6

在侧视图中，将柱体的 Scale Z的值调整为0.216（图7），单击 Select By Component Type 按钮 ， 然后在前视图中选择这些中心的CV点（图8）

图7

图8

然后将选择 CV点移至Z轴的1.433的位置（图9），你可以在通道栏（右边）的CV面板中看见CV点的位置值。

图9

对于 Maya的新手，可以 下载第1部分的场景文件 （单击右键选择另存为）
然后选择刚才 放样的物体， 按住 Shift键再选择柱体，执行圆形填角命令 Edit Surfaces>Surface Fillet>Circular Fillet>选项盒，并应用图10所示设置，Positional Tolerance值设为0.0010， 按Fillet，这样就得到了图11 所示造型 。

图10

图11

选择柱体，执行剪裁命令 Edit Surfaces>Trim Tool，再选择 白色的剪裁区域中的一个（图 12），将摄影机的视角移至后面，再选择中间的部分（c），回车。

图12

图13

选择放样的物体，执行 Edit Surfaces>Trim Tool，然后选择一个上部中心的区域 （图 14），回车（图15）

图14

图15

在前视图中，创建一个 NURBS圆环（Create>NURBS Primitives>Torus），Ra dius为3.8，Sections为22，Height Ratio为0.08，并将它绕X轴旋转90度（图16），然后选择这4个CV点把它们向中心调近一点（使用左边的操作柄来缩小）（图17）

图16

图17

创建一个 Spans为18的 NURBS圆（ Create>NURBS Primitives>Circle ），并将它绕 Z轴旋转 -41.676度，调整Scale Z到0.238，移到X轴的-2.484和Y轴的-2.736的位置（图18），然后复制此曲线，向左上边旋转几次，并对一些CV点进行调节（图19）。

图18

图19

单击 这里下载第2部分的场景文件（带有曲线） 。
按顺序选择这些曲线，执行 Surfaces>Loft（图20），再创建一个 Sections为16, Spans为4, Height Ratio为2的NURBS柱体，绕X轴旋转90度，移动到X轴的0.462的位置，绕Z轴旋转30.818度，重新调整外侧的CV点，把它们缩小直至看起来重叠在一起（图21）。

图20

图21

把这个新的柱体放到一半的位置（图 22），其前视图如图23所示。柱体会切掉放样物体的这一半（留出按纽的区域）。

图22

图23

单击 这里下载第3部分的场景文件（带有柱体） 。
然后选择柱体 ， 按住 Shift键再选择 放样物体 ，执行 Edit Surfaces>Surface Fillet>Circular Fillet>选项盒，并如图24进行设置，这样就得到了一个新的 填角表面（图25）。

图24

图25

选择柱体后执行 Edit Surfaces>Trim Tool，然后选择 柱体中白色区域的里面（图 26），回车（图27）。

图26

图27

选择 放样物体 ，执行 Edit Surfaces>Trim Tool，选择放样物体 的白色区域的外侧（图 28），回车（图29）。

图28

图29

执行 Edit>Select All by Type>NURBS Surfaces，在 渲染模块中执 Render>Set NURBS Tessellation>选项盒，如图30进行设置，然后按Set and Close。

图30

然后在 Render Globals中将Anti-Aliasing Quality中的渲染质量设为Production Quality，并将分辨率 设为 640x480，进行渲染，你可以在这里下载 这个剪切后的部分的特写 。
在前视图中，创建一些按钮形状的轮廓曲线（图 31），将每条轮廓曲线复制几次，并将最后一条曲线调整成一条相对较小的成比例的曲线（图32）。
注意：如果你愿意，你也可以创建你自己的按钮形状。

图31

图32

分别按顺序选择每一条曲线，执行 Surfaces>Loft（图33），然后选择每一条顶部的曲线， 执行 Surfaces>Planar以封闭 按纽的顶部区域，如图 34那样适当做一些修改

图33

图34

太难了吗？那就单击 这里下载第4部分的场景文件（包括按钮和按钮的轮廓曲线） 。
执行 Display>Hide>Hide Geometry>NURBS Curves以隐藏所有曲线，然后选择所有按钮并将它们放到合适的位置（图35）。在前视图中，选择所有中间的模型 然后隐藏它们（按 Ctrl+H）（图36）。

图35

图36

选择所有物体（不是圆环物体），执行成组命令 Edit>Group，或按 Ctrl+ G， 成组完成后，执行 Edit>Duplicate>选项盒，按图37进行设置，这样就在右边得到了一组 镜像的物体（图38）。

图37

图38

执行 Display>Show>Show Geometry>NURBS Surfaces以显示所有的 nurbs物体，这样就得到了如图39所示的效果。

图39

接下来，平滑中心的物体和圆环物体之间的连接处，将它们通过填角连在一起。按住 Shift键选择左侧的放样物体和圆环物体，然后执行 Edit Surfaces>Surface Fillet>Circular Fillet>选项盒，并按图40进行设置，这样就得到了图41所示的效果。

图40

图41
对右侧的放样物体，进行同样的操作，记住：如果 对 右侧的放样物体 进行 Circular Fillet操作 ，必须打开 Reverse Primary Surface Normal选项（因为方向正好相反）。
完成 对所有表面的圆形填角操作后，你就可以修饰你不需要的表面了。
从 这里下载第5部分的场景文件 。
现在就可以通过圆形填角和一些 NURBS小球的凸与凹来给按钮上面添加一些细节了。（图42）

图42
至于材质（ Shader），我建议你使用丙烯树脂外观的材料，使用Phong E ，并用Granite纹理作为3D投影凹凸贴图。（图43）

完成技巧：
全部完成后，我建议你做如下工作：
1.将此文件保存为Master_Steering。
2.再将它另存为Master_Streering_Final。
3.在Master_Streering_Final文件中，选择所有的方向盘物体，把它们成组并复制。
4.删除原始的组，优化场景后保存。
这些技巧可以帮你删除任何填角和剪裁的历史信息，以降低建模和渲染的时间。你也将拥有非常清晰且有详细细节的模型。当然你仍然有一份包含了全部填角和剪裁的信息的文件。
好，就讲到这里。希望它给大家以帮助，祝大家愉快！
